Setelah pada postingan sebelumnya yaitu membuat sendiri downloader AVR atmega8/16/32/8535, sekarang saatnya kita membuat downloader yang menggunakan USB. Downloader yang menggunakan port paralel ( yang pinnya 25 buah) memang hanya membutuhan sedikit biaya, namun sekarang kebanyakan orang sudah beralih ke laptop dimana port paralel sudah sudah jarang ditemui lagi kecuali untuk laptop versi lama , bahkan
ada beberapa komputer pc yang saya temui sudah tidak port paralelnya lagi. Alternatifnya yaitu menggunakan port serial (port yang jumlah pinnya 9, sering disebut db9) atau menggunakan port USB. Port serial pun saya rasa juga sudah mulai jarang ada pada laptop-laptop terbaru, maka langsung aja kita membuat downloader menggunakan port yang universal yaitu port USB. USB downloader dibuat dengan komponen utama yaitu atmega8,Sebelumnya membuatnya sediakan berikut ini:
Software:
Deeptrace ( untuk membuat pcb atau kalau malas buat pcb pake pcb bolong)
PonyProg ( untuk mendownload program)
Downloader yang menggunakan port paralel
Download Drivernya disini http://www.ziddu.com/download/10482005/win-driver.rar.html
Komponen elektronik
AVR atmega8
kristal 12 MHz
kapasitor 22pF
konektor USB dan kabel USB
soket IC 14pin 2 buah
resistor 10k, 68ohm atau 100 ohm, 2k2, 1K
elko 10 uF/16 V dan kapasitor 100nF
LED 3 buah
housing 5 pin dan 4 pin
Dioda zener 3.6 volt 2 buah
Rangkai komponen diatas sesuai rangkain berikut ini:
rangkaian di pcbnya:
C1, C2 = 22pF
C3 = 10µF
C4 = 100nF
D1, D2 = Z-Diode 3V9
IC1 = ATMEGA8
LED1 = LED
LED2 = LED
Q1 = 12Mhz
R1, R2 = 68 Ohm
R3 = 2,2 kOhm
R4, R5 = 470 Ohm
R6 = 10 kOhm
R7 = 1 kOhm
X1 = USB

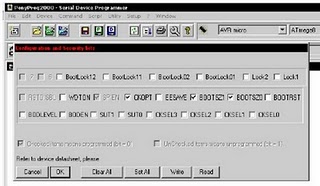

Rangkai komponen elektronik sessuai rangkaian diatas, setelah selesai program terlebih dahulu Atmega8 dengan program yang didownload disini http://www.ziddu.com/download/10482024/USB.rar.html, menggunakan downloader paralell. Karena menggunakan kristal 12 Mhz ganti setinga fuse bit Atmega8nya seperti berikut:
Jika men-downloadnya sudah, pasangkan ATMEGA 8 ke soket, kemudian masukan tancapkan kabel usb ke komputer. Jika benar akan muncul tampilan seperti ini.
Sebentar lagi akan minta driver, next next next aja, kemudian pilih folder tempat win-driver berada.
Kemudian tinggal menunggu finish.Jika sudah finish, lepas kembali kabel usbnya,sesudah itu, masukan kembali kabel usb. Ketika dimasukan akan ada suara, seperti suara ketika kita memasukkan flash disk. Lihat led, led ada yang hidup (led power) dan ada yang mati (led untuk tanda busy).Sekarang USB downloader sudah jadi langka selanjutnya kita memerlukan software untuk menggunakan downloader ini, salah satu yang bisa digunakan yaitu Khazama, khazama saya pilih karena software ini memiliki ukuran yang kecil, dan kecepatan ketika memprogram mikrokontroler lebih tinggi daripada software yang lain seperti extreme burner avr, ataupun avrdude. Anda pun bisa menggunakan semua software tersebut untuk downloader USB ini. Untuk mendownload Khazama klik disini http://downloads.ziddu.com/downloadfile/10503288/KhazamaAVRProgrammer.rar.html. Berikut Tampilan khazama
Menurut pengalaman saya mikrokontroler yang akan kita program menggunakan downloader USB ini harus menggunakan kristal external (misalnya kristal 12 Mhz) dan fuse bitnya diatur agar mikrokontroler mengunakan external clock (pengaturannya sama seperti diatas tadi). Ketika saya coba tanpa memkai kristal, USB downloader ini ternyata tidak bisa dipakai. Sedangkan untuk pengaturan fuse bit ini dilakukan dengan menggunakan downloader paralel menggunakan software ponyprog.
Cara menggunakannya:
Hubungkan USB downloader yang kita buat tadi kekomputer
Hubungkan downloader dengan mikrokontroler
Buka khazama, pilih file, klik load flash file to buffer,
pilih file hex yang akan diisikan ke mikro,
setelah itu klik command dan pilih write flash buffer to chip, jika berhasil akan muncul seperti ini:
=== Semoga Bermanfaat ===
